Электромагнитные расходомеры-счетчики

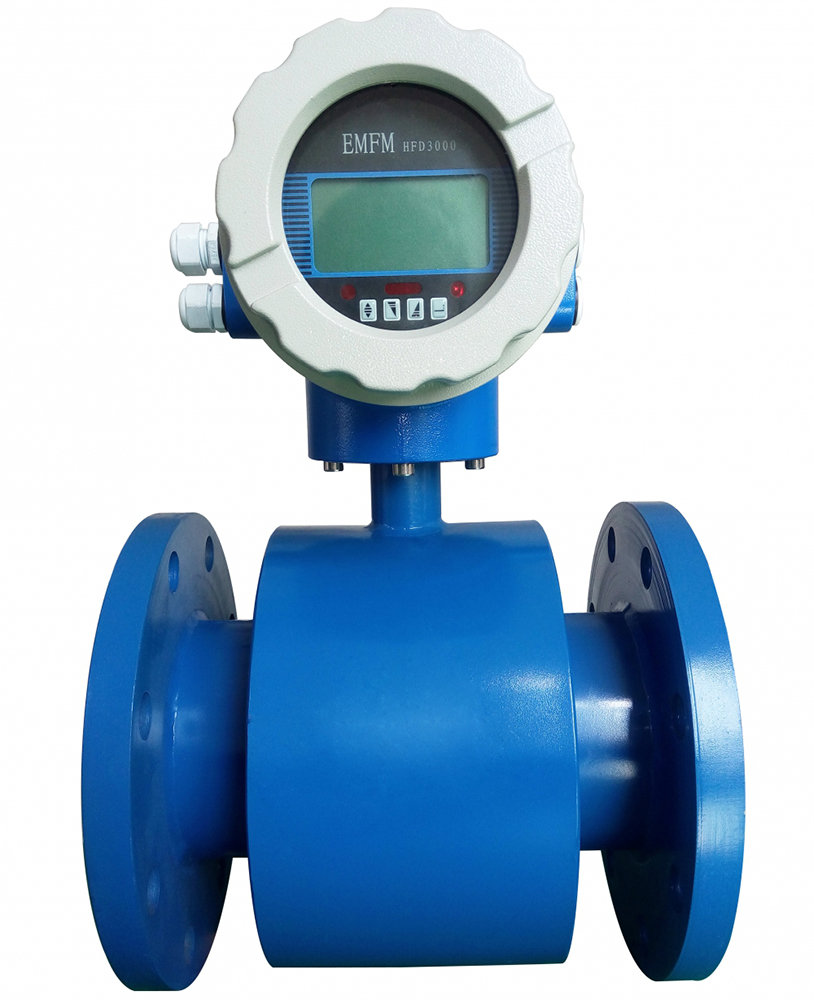

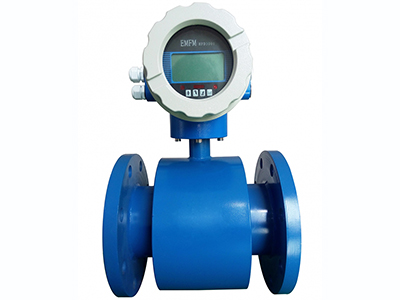

Электромагнитные расходомеры-счетчики отличаются своей компактностью и состоят из датчика расхода и вычислителя. Вертикальная конструкция вычислителя позволяет читать данные даже на больших расстояниях.

Принцип измерения данных расходомеров основан на законе Фарадея. Данный расходомер предназначен для измерения объемного расхода жидкостей в закрытой трубе, такой как водопроводная вода, промышленная вода, морская вода, сточные воды, различные растворы кислот, щелочей и солей и т. д.

Электромагнитные расходомеры-счетчики имеют широкое применение при процессах дренажа промышленной воды, в областях охраны окружающей среды, химической инженерии и в других областях.

Технические параметры

Номинальный диаметр	DN15-DN1000
Класс точности измерения	1.0 класс
Рабочее давление	1.6МПа
Общая потребляемая мощность	20Вт
Выходной ток	4-20мA
Направление потока	Вперед, назад, чистый поток
Класс защиты	IP65
Рабочая температура	-10℃～+60℃
Относительная влажность	5%～95%
Мин.длина прямой трубы	Прямая труба верхнего течения: 5D; прямая труба нижнего течения: 3D
Соединение	Фланцевый
Источник питания	DC24V@≥1A AC220V 50HZ
Интерфейс	Rs485
Модуль	ModBus-RTU
Класс окр.среды	A класс
Материал электрода	316
Электромагнитная среда	Удовлетворяет требования CJ128-200.6.12

Преимущества

Гибкая настройка параметров, датчики расхода взаимозаменяемы.
Высокая точность измерения: на измерение не влияют изменение плотности, вязкости, температуры, давления и проводимости жидкости.
Отсутствие движущихся частей или заградителей, за счет чего нет потери давления и длительный срок службы.
Basic Controls предлагает два вида материала для проточной линии.
Электромагнитные расходомеры имеют функций самопроверки и самодиагностики.
Электромагнитные расходомеры имеют функцию измерения потока в двух направлениях.
Данный расходомер обладает исключительной электромагнитной стойкостью. Это позволяет ему нормально работать даже в условиях высокой напряженности магнитного поля в100 кА /м.

Материал поточной линии

Материал поточной линии	Наименование	Преимущества	Макс.раб.температура	Применяемая жидкость	Прим.ном.диаметр
Резина	Хлоропреновая резина	Умеренная износостойкость, стойкость к коррозии низкой концентрации кислот, щелочей.	80℃	Водопроводная вода, промышленная вода, морская воды	DN40-1000
Фторопластик	ПТФЭ	Стабильные химические свойства, устойчивы к коррозии кипящей соляной кислотой, серной кислотой и т.д.	150℃	Кислоты, щелочи и другие растворы	DN15-1000

PN16-Модели электромагнитного расходомера-счетчика

DN (мм)	a (мм)	D（мм)	Do (мм)	n×A
15	150	95	65	4×14
20	150	105	75	4×14
25	150	115	85	4×14
32	200	140	100	4×18
40	200	150	110	4×18
50	200	165	125	4×18
65	200	185	145	4×18
80	200	200	160	8×18
100	250	220	180	8×18
125	250	250	210	8×18
150	300	285	240	8×22
200	350	340	295	12×22
250	400	405	355	12×26
300	450	460	410	12×26
350	500	520	470	16×26
400	600	580	525	16×30
450	600	640	585	20×30
500	600	715	650	20×33
600	600	840	770	20×36
700	700	910	840	24×41
800	800	1025	950	24×41
900	900	1155	1050	28×41
1000	1000	1280	1170	28×48

PN25- Модели электромагнитного расходомера-счетчика

DN(мм)	a(мм)	D(мм)	Do(мм)	n×A
15	150	95	65	4×14
20	150	105	75	4×14
25	150	115	85	4×14
32	200	140	100	4×18
40	200	150	110	4×18
50	200	165	125	4×18
65	200	185	145	8×18
80	200	200	160	8×18
100	250	235	190	8×22
125	250	270	220	8×26
150	300	300	250	8×26
200	350	360	310	12×26
250	400	425	370	12×30
300	450	485	430	16×30
350	500	555	490	16×33
400	600	620	550	16×36
450	600	670	600	20×36
500	600	730	660	20×36
600	600	845	770	20×39
700	700	960	875	24×42
800	800	1085	990	24×48
900	900	1185	1090	28×48
1000	1000	1320	1210	28×55
