Балансировочный клапан (резьбовой)

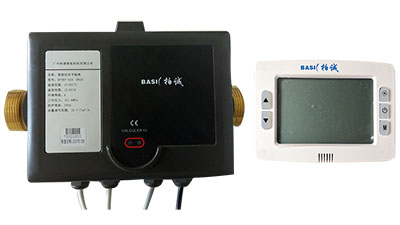

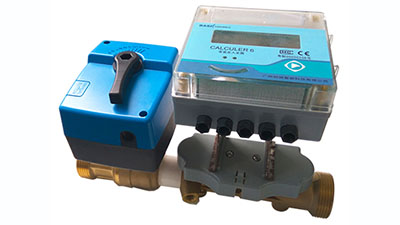

Данный динамический балансировочный клапан выполнен с резьбовым соединением. Благодаря компактной конструкции значительно экономится место для монтажа, а небольшая интегрированная форма обеспечивает лучшее уплотнение. Это предотвращает попадание воды в клапан и повышает точность измерений.

Корпус клапана изготовлен из латуни, имеет прочную конструкцию и отличную коррозионную стойкость даже при использовании в условиях открытого воздуха.

Технические характеристики

Характеристика клапана	Номинальный диаметр	DN20-DN25	DN32-DN50
	Среда	Холодная и горячая вода
	Температура среды	2℃～94℃
	Номинальное давление	PN16
	Максимальное давление в закрытом виде	600кПa
	Поток	Равнопроцентный
	Способ соединения	Резьбовое соединение
	Установка	Вертикальный или горизонтальный монтаж
Материал	Корпус клапана	Латунь
	Шарик клапана	Нержавеющая сталь
	Шток клапана	Нержавеющая сталь
	Уплотнение	Этиленпропилендиеновый терполимер
Электрические параметры	Номинальное напряжение	AC/DC24В	AC24В
	Потребляемая мощность	1ВA	4.5ВA～10ВA
Функциональная характеристика	Режим работы	Пропорционально-интегральный
	Кручение	6Нм	6Нм-65Нм
	Полный ход	30s	120s～160s
	Макс.температура	90℃～95℃
	Командный сигнал	Внутренняя сеть	Входной сигнал электропереключателя
	Точность автоматического управления	10%
Параметры среды	Температура окружающего воздуха	5～65℃
	Степень защиты	IP65	IP54
	Температура хранения	-25～+95℃
	Относительная влажность	93%RH
Измерение расхода	Точность измерения	6%
Измерение температуры	Диапазон температуры	2～94℃
	Диапазон разницы температур	2～85K
	Разрешающая способность по температуре	0.1℃
	Датчик температуры	PT1000
Связь	Коммуникационный интерфейс	RS485
	Коммуникационный протокол	Modbus, BACnet MS/TP

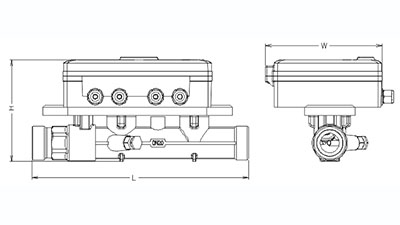

Габариты динамического балансировочного клапана DN20-DN25

Номинальный диаметр DN (мм)	Сбалансированный расход	Длина без соед.трубы L (мм)	Соединительная труба D(дюйм)	Высота клапана H (мм)	Ширина клапана W (мм)
20	0.5～5.0	197	G1B	98	116
25	1.0～10	225	G1 1/4B	99	116

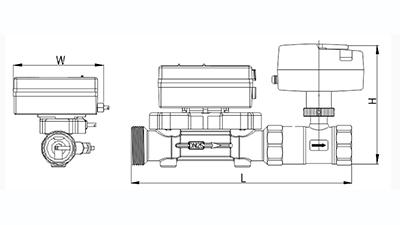

Габариты динамического балансировочного клапана DN32-DN50

Номинальный диаметр DN (мм)	Сбалансированный расход	Длина без соед.трубы L (мм)	Соединительная труба D(дюйм)	Высота клапана H (мм)	Ширина клапана W (мм)	Номинальный диаметр DN (мм)
32	3.6～16	375	G1'1/2	G1'	128	108
40	5.0～25	395	G2'	G1'1/2	128	108
50	8.0～40	450	G2'1/2	G2'	175	160
