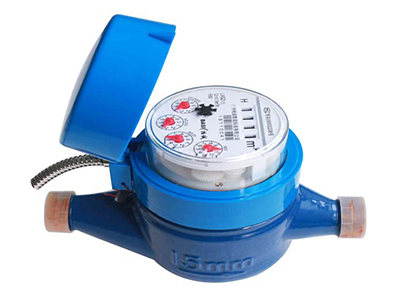

Крыльчатый счетчик горячей воды Т90

Крыльчатый счетчик горячей воды Т90 предназначен для измерения горячей воды в диапазоне температур от 0.1 до +90℃.

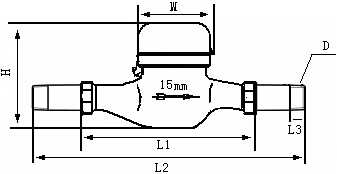

Горизонтальные установочные размеры

Ном.диаметр	L1 (мм)		L2 (мм)	L3 (мм)	H (мм)	W (мм)	D (мм)	Макс.расход Q4 (м³/ч)	Постоянный расход Q3(м³/ч)	Переходный расход Q2(м³/ч)	Мин.расход Q1(м³/ч)
DN15	165	255		14	123	82	R1/2″	3.125	2.5 m	0.05	0.0313
DN20	195	295		16	123	82	R3/4″	5	4 m	0.08	0.05
DN25	225	345		18	125	86	R1″	7.875 m	6.3 m	0.126	0.0788
DN32	230	365		20	137	90	R1 1/4″	12.5 m	10 m	0.2 m	0.125
DN40	245	374		21	180	120	R1 1/2″	20m	16	0.32	0.2

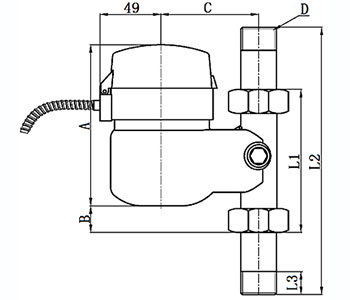

Вертикальные установочные размеры

Ном.диаметр	L1 (мм)	L2 (мм)	L3 (мм)	A (мм)	B (мм)	C (мм)	D (мм)	Макс.расход Q4 (м³/ч)	Постоянный расход Q3(м³/ч)	Переходный расход Q2(м³/ч)	Мин.расход Q1(м³/ч)
DN15	165	255	14	130	13	77.5	R1/2″	3.125	2.5 m	0.05	0.0313
DN20	195	295	16	130	17	77.5	R3/4″	5	4 m	0.08	0.05
DN25	225	345	18	140	13	87.5	R1″	7.875 m	6.3 m	0.126	0.0788

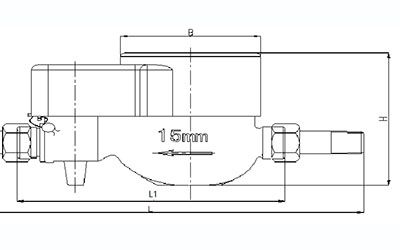

Крыльчатый счетчик горячей воды Т90 для горизонтальных трубопроводов с клапаном дистанционного управления

Ном.диаметр	L1 (мм)	L2 (мм)	B (мм)	H (мм)	D (мм)	d (мм)	Макс.расход Q4 (м³/ч)	Постоянный расход Q3(м³/ч)	Переходный расход Q2(м³/ч)	Мин.расход Q1(м³/ч)
DN15	165	255	13	77.5	G3/4	R1/2″	3.125	2.5 m	0.05	0.0313
DN20	195	295	17	77.5	G1	R3/4″	5	4 m	0.08	0.05
DN25	225	345	13	87.5	G1 1/2	R1″	7.875 m	6.3 m	0.126	0.0788
