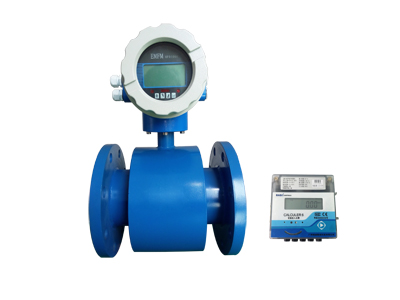

Универсальный электромагнитный теплосчетчик

Данный универсальный электромагнитный теплосчетчик имеют модульную конструкцию, куда входят датчик расхода, датчик температуры и тепловычислитель. Данный теплосчетчик предназначен для дистанционной установки, мониторинга и измерения расхода жидкости.

Basic Controls предлагает электромагнитные теплосчетчики с разными классами давления для соответствия требованиям клиента.

Технические параметры

Проточная часть: чугунная/из углеродистой стали
Способ соединения: фланцевый
Номинальный диаметр: DN20-DN1000
Класс давления: PN16 (PN25 по желанию)
Влагозащищенность: IP65 (IP68 по желанию)

Размеры

Расход	Номинальный диаметр	Диапазон расхода (м3/ч)			Отверстие болта	Количество болта на каждой стороне*диаметр отверстия	Внешний диаметр фланца	Длина
Расход	Номинальный диаметр	Макс.расход	Ном.расход	Мин.расход	D1(мм)	n-M	D(мм)	L (мм)
N2.5	DN20	5	2.5	0.1	75	4×M14	105	150
N3.5	DN25	7	3.5	0.14	85	4×M14	115	150
N6	DN32	12	6	0.24	100	4×M18	140	150
N10	DN40	20	10	0.25	110	4×M18	150	200
N15	DN50	30	15	0.6	125	4×M18	165	200
N25	DN65	50	25	1	145	8×M18	185	200
N40	DN80	80	40	1.6	160	8×M18	200	200
N60	DN100	120	60	2.4	180	8×M18	220	250
N100	DN125	200	100	4	210	8×M16	250	250
N150	DN150	300	150	6	240	8×M22	285	300
N250	DN200	500	250	10	295	12×M22	340	350
N400	DN250	800	400	16	355	12×M22	395	400
N600	DN300	1200	600	24	410	12×M22	445	450
N800	DN350	1600	800	32	470	16×M22	505	500
N1000	DN400	2000	1000	40	525	16×M26	565	600
N1250	DN450	2500	1250	50	585	20×M26	615	600
N1500	DN500	3000	1500	60	650	20×M26	670	600
N2000	DN600	4000	2000	80	770	24×M30	780	600
N2500	DN700	5000	2500	100	840	24×M30	890	700
N3000	DN800	6000	3000	120	950	24×M33	1015	800
N4000	DN900	8000	4000	160	1050	28×M33	1115	900
N5000	DN1000	10000	5000	200	1170	28×M36	1230	1000

Технические параметры датчиков

Коэффициент амплитуды	1.042361111
Погрешность воспроизводимости	±0.1%
Класс точности измерения	2 класс
Материал электрода	316L
Класс защиты	IP65
Источник питания	AC220В/50Гц
Сигнал на выходе	Аналоговый выход: 4～20мA
Измеряемая среда	Вода
Температура окружающего воздуха	5℃~+55℃
Относительная влажность	5%~95%
Рабочее давление	≤1.6МПа (или 2.5МПа)
Материал прокладки и температура среды	ПТФЭ: -30~+150 ℃
Материал прокладки и температура среды	Неопрен: -20~+80 ℃
Способ соединения	Фланцевое соединение
Общая потребляемая мощность	≤20Вт
