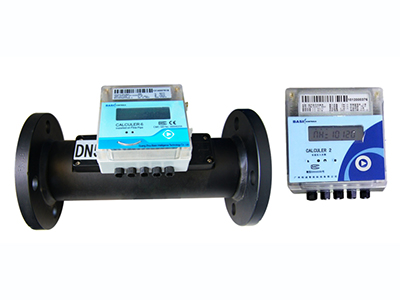

Универсальный ультразвуковой теплосчетчик серии 220 (из углеродистой стали, фланцевый)

Универсальный ультразвуковой теплосчетчик серии 220 (из углеродистой стали, фланцевый)

Проточная линия универсального ультразвукового теплосчетчика серии 220 (из углеродистой стали, фланцевый) изготовлен из углеродистой стали. За счет чего теплосчетчик сохраняет лучшие механические и физические свойства в условиях высокой температуры.

Технические параметры
  • Проточная часть: Угдеродистая сталь
  • Способ соединения: Фланцевый
  • Номинальный диапазон диаметра: DN250-DN1000
  • Источник питания: встроенная литиевая батарея или DC240V + встроенная литиевая батарея

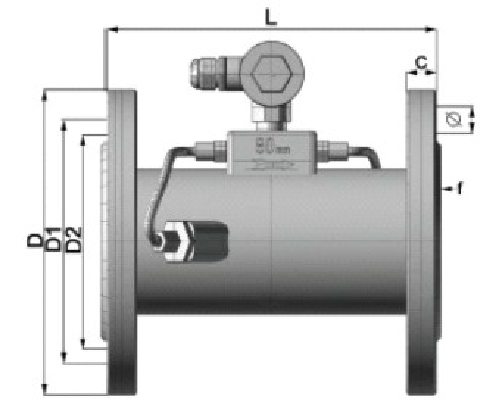

PN16-Внешние размеры
Номинальный диаметр (мм) Номинальное давление Длина L(мм) Внешний диаметр фланца D(мм) Центр.диаметр болта D1 (мм) Диаметр отверстия болта*кол-во Уплотнение D2 Высота уплотнения (мм) Толщина фланца C(мм)
250 1.6 450 405 355 26x12 320 3 29
300 1.6 500 460 410 26x12 378 4 32
350 1.6 550 520 470 26x16 438 4 35
400 1.6 600 580 525 30x16 490 4 38
450 1.6 700 640 585 30x20 550 4 42
500 1.6 800 715 650 33x20 610 4 46
600 1.6 1000 840 770 36x20 725 5 55
700 1.6 1100 910 840 36x24 795 5 63
800 1.6 1200 1025 950 39x24 900 5 74
900 1.6 1300 1125 1050 39x28 1000 5 82
1000 1.6 1400 1255 1170 42x28 1115 5 90
PN25-Внешние размеры
Универсальный ультразвуковой теплосчетчик серии 220 (из углеродистой стали, фланцевый)
Номинальный диаметр (мм) Номинальное давление Длина L(мм) Внешний диаметр фланца D(мм) Центр.диаметр болта D1 (мм) Диаметр отверстия болта*кол-во Уплотнение D2 Высота уплотнения (мм) Толщина фланца C(мм)
250 2.5 450 425 370 30x12 335 3 35
300 2.5 500 485 430 30x16 395 4 38
350 2.5 550 555 490 33x16 450 4 42
400 2.5 600 620 550 36x16 505 4 48
450 2.5 700 670 600 36x20 555 4 54
500 2.5 800 730 660 36x20 615 4 58
600 2.5 1000 845 770 39x20 720 5 68
700 2.5 1100 960 875 42x24 820 5 85
800 2.5 1200 1085 990 48x24 930 5 95
